シールドケーブルとコントロールケーブルの違い

シールドケーブルとの主な違いは、コントロールケーブルシールド ケーブルには、電磁干渉から保護する金属シールドがあり、高干渉環境に適しているという点です。一方、制御ケーブルは主に信号伝送および制御回路に使用され、通常はシールドされていません (モデル番号に「P」が含まれていない限り)。

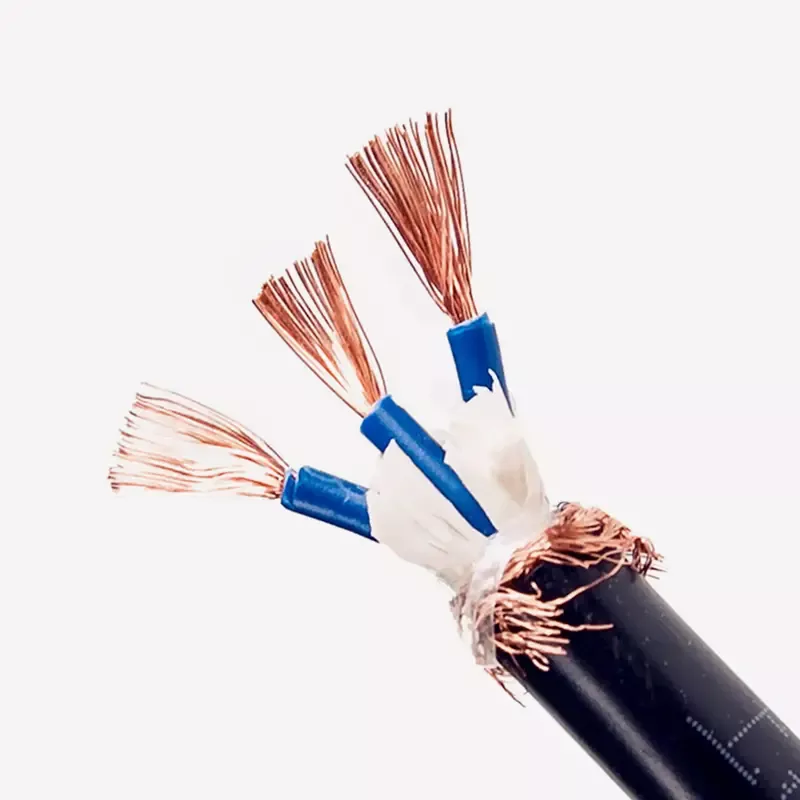

シールドケーブルの定義と特徴

シールド ケーブルは、電磁干渉から保護するために導体が金属編組 (銅メッシュやアルミ箔など) で包まれたケーブルです。モデル番号には文字「P」が含まれることがよくあります (RVVP、KVVP など)。彼らの特徴は次のとおりです。

工事：導体+絶縁体+シールド+ジャケット。シールドは接地する必要があります。

パラメータ:定格電圧 3.6/6kV、動作温度 90°C、曲げ半径 ≥ ケーブル直径の 6 倍。

アプリケーション:変圧器、医療機器、産業オートメーション、および強い電磁干渉のあるその他の環境。

コントロールケーブルの定義と特徴

制御ケーブルは、信号や制御コマンドを伝送するために使用されるケーブルです。標準モデルにはKVVが含まれます。彼らの特徴は次のとおりです。

工事：マルチコア設計、シールドなし (KVVP など、特に指定されていない限り)。 ‌

‌パラメータ‌:定格電圧 450/750V、動作温度 70°C ～ 95°C、設置温度 ≥0°C。 ‌

‌アプリケーション‌:屋内の固定設置、機器の電源、その他の低干渉シナリオ。 ‌

「コアの違いの比較」

関数：シールドケーブルは耐干渉性を重視して設計されているのに対し、コントロールケーブルは信号伝送に重点を置いています。 ‌

代替可能性:シールド ケーブルは制御ケーブルの代わりに使用できますが、その逆は当てはまりません。
